Conectores  RJ45

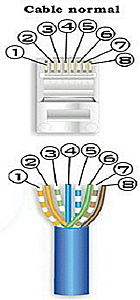

Esquema de cómo crear un cable con RJ45. (Normal)



 Ir a cable cruzado





Para que todos los cables funcionen en cualquier red, se sigue un estándar a la hora de hacer las conexiones.
Los dos extremos del cable llevaran un conector RJ45 con los colores en el orden indicado en la figura.

Para usar con un HUB o SWITCH

Extremo 1 Pin a pin Extremo 2
1 Naranja y blanco
Pin 1 a Pin 1

1 Naranja y blanco

2 Naranja
Pin 2 a Pin 2
2 Naranja
3 Verde y blanco
Pin 3 a Pin 3
3 Verde y blanco
4 Azul
Pin 4 a Pin 4

4 Azul

5 Azul y blanco
Pin 5 a Pin 5
5  Azul y blanco
6 Verde
Pin 6 a Pin 6

6 Verde

7 Marrón y blanco
Pin 7 a Pin 7
7 Marrón y blanco
8 Marrón
Pin 8 a Pin 8
8 Marrón

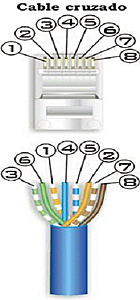

Esquema de cómo crear un cable con RJ45. ( Cruzado)

Ir a cable Normal

 Si solo se quieren conectar 2 PC's, existe la posibilidad de colocar el orden de los colores de tal manera que no sea necesaria la presencia de un HUB.

Es lo que se conoce como un cable cruzado.  El estandar que se sigue es el siguiente

Conexión directa PC a Pc o Entre Hubs, switchs, etc.

Extremo 1 Pin a pin Extremo 2
1 Naranja y blanco
Pin 1 a Pin 3

1 Verde y Blanco

2 Naranja
Pin 2 a Pin 6
2 Verde
3 Verde y blanco
Pin 3 a Pin 1
3 Naranja y blanco
4 Azul
Pin 4 a Pin 4

4 Azul

5 Azul y blanco
Pin 5 a Pin 5
5 Azul Blanco
6 Verde
Pin 6 a Pin 2

6 Naranja

7 Marrón y blanco
Pin 7 a Pin 7
7 Marrón y blanco
8 Marrón
Pin 8 a Pin 8
8 Marrón
